極薄Fe酸化膜のラマン分光分析

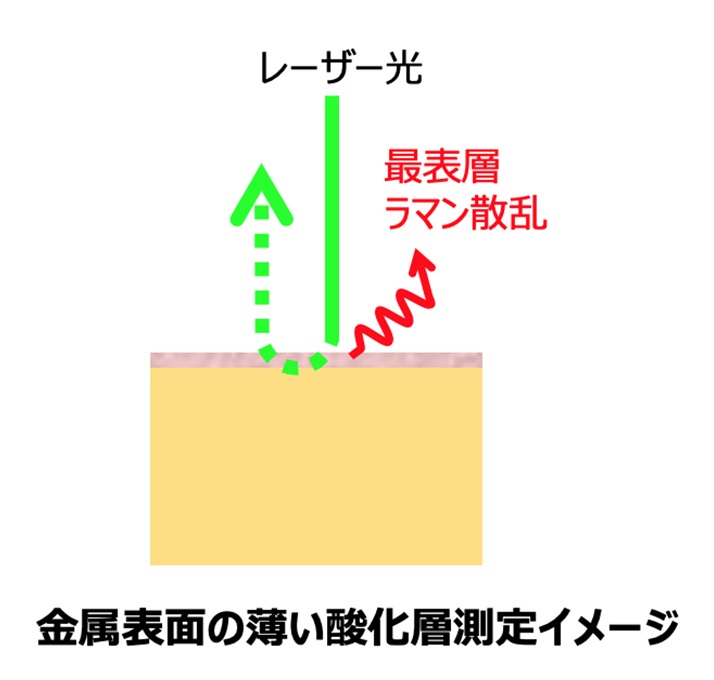

 ラマン分光分析はレーザーが侵入する範囲の物質の測定をすることが可能です。
 金属にはレーザーが侵入しないため、金属表面の極薄酸化膜の分析が可能です。
 今回、純鉄表面の薄い酸化膜についてラマン分光分析を行い、AES分光分析とXRDの結果を踏まえ、その有効性を評価しました。


 分析方法

 供試材:純鉄を研磨し 熱処理時間を変えて酸化処理。→薄い酸化膜を形成

(1)ラマン分光分析
   測定波長:532nmレーザー
   測定時間:4分
   (露光時間:2分 積算2回)

(2)AES分光分析    ラマン分光分析と同一箇所での酸化膜厚みを測定

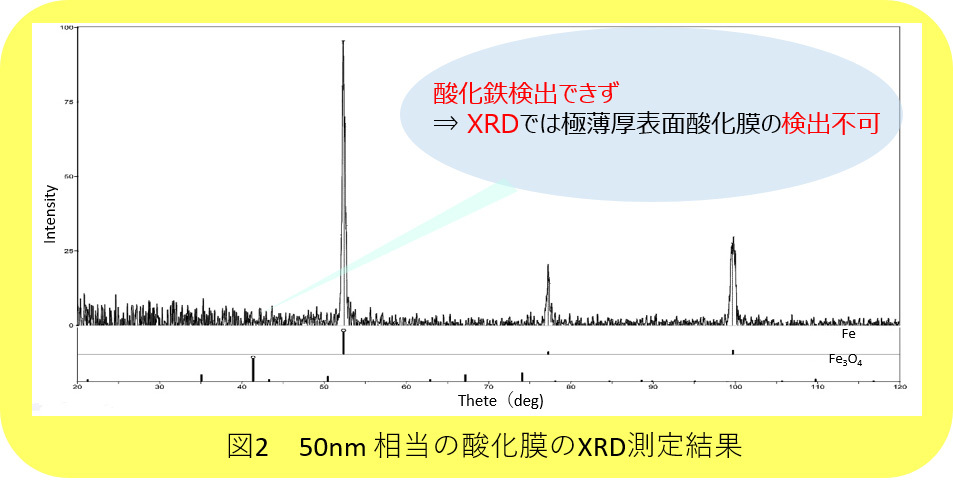

(3)XRD分析
   薄膜測定 入射角度 0.5°

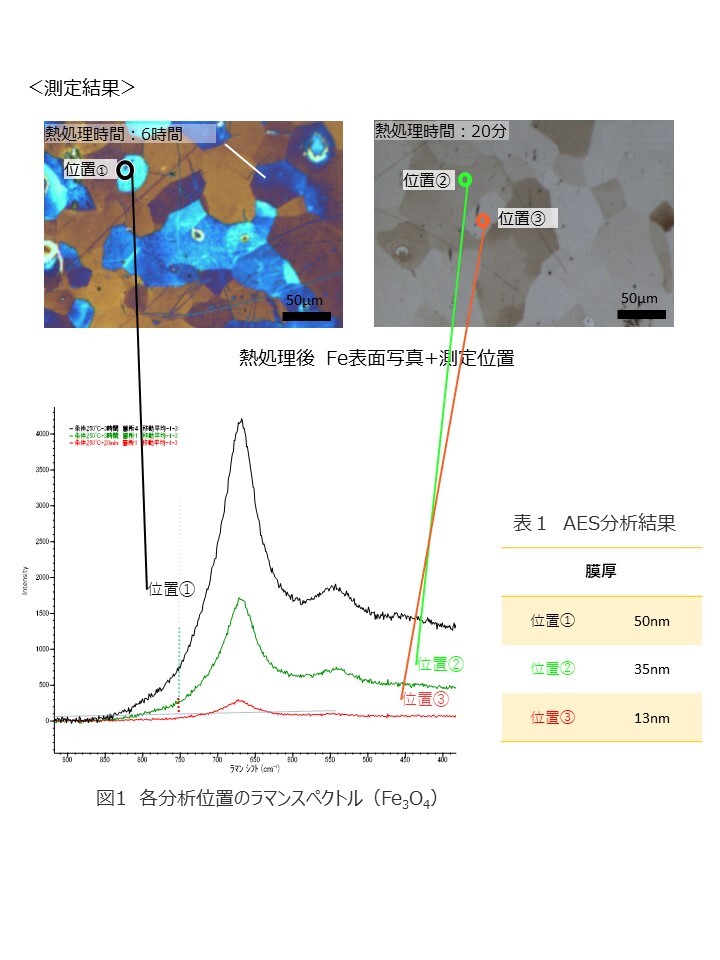

 ラマン分光分析では・・・

 狙った箇所(分析径:約1μm)の酸化膜の定性分析が行える。
 酸化膜が厚くなると、ピーク強度が高くなるため、酸化膜厚の相対比較が短時間で行える。
 XRD検出下限以下の極薄い膜(約10〜50nm)の検出が可能
