ヒートチェック試験による金属の熱疲労特性評価
ヒートチェック試験がなぜ必要か
熱間金型用鋼はダイカストや熱間・温間鍛造で使用され、耐摩耗性、耐ヒートチェック性(熱疲労割れ)等が要求性質としてあります。
特にアルミダイカスト型の最大寿命決定因子はヒートチェックと云われています。
対摩耗性向上を狙い母材(SKD61、マルエージング鋼他)に色々な表面処理(窒化、CVD、PVDなどの硬質皮膜処理)が行われていますが、
万能なものはなく用途により最適な表面処理の種類や深さ(厚さ)、性状を試行錯誤して決めていく必要があります。
上記の調査手段としてヒートチェック試験があり、金型用材料の製造メーカーの子会社として、数多くの評価試験を行っております。

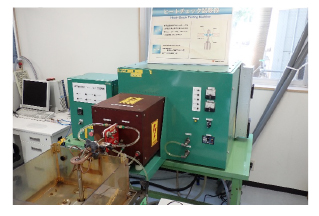

ヒートチェック試験とは
金属が加熱と冷却の温度変化の繰り返しを受けると、熱応力による疲労問題が発生します。
ヒートチェック試験は試験片に急速な温度変化を与え、膨張と収縮を繰返し行うことで割れ(クラック)の発生を促進し、
熱疲労を迅速に再現できる加速試験です。主成分を鉄とする金型の評価に最適です。
※ヒートチェックとは…熱疲労により発生する亀甲状の亀裂のことを指します。
![ヒートチェック試験とは](/dbr/products/img/heatcheck-1.jpg)
評価方法
試料の全周を90°毎に分割し、クラック数とクラック深さ等を測定します。
加熱:高周波誘導加熱
冷却:噴射水

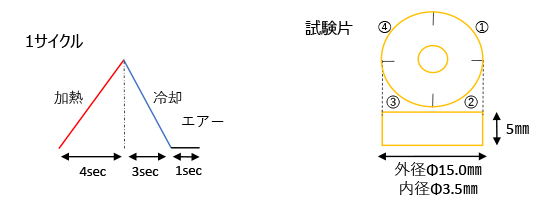

試験条件例
温度:700℃
サイクル数:1000サイクル
![試験条件例](/dbr/products/img/heatcheck-2.jpg)

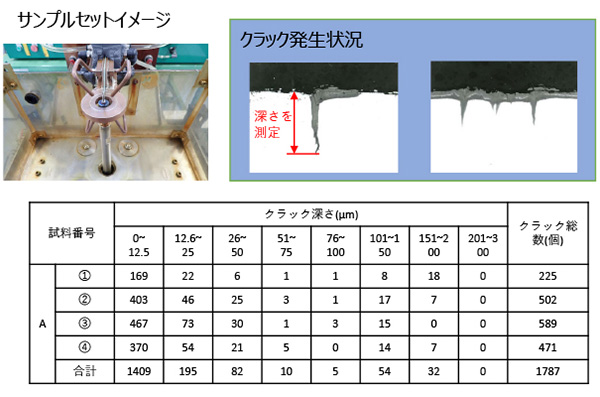

測定例
温度:700℃
サイクル数:1000サイクル
![測定例](/dbr/products/img/heatcheck-3.jpg)
